Đo điện trở đất là công việc quan trọng để đảm bảo an toàn điện. Nó xác định mức độ hiệu quả của hệ thống nối đất. Bài viết này hướng dẫn chi tiết các phương pháp đo chuyên nghiệp và chính xác nhất.
Tại Sao Phải Đo Điện Trở Đất?
Hệ thống nối đất suy giảm theo thời gian. Đo định kỳ phát hiện vấn đề sớm trước khi gây nguy hiểm.
Quy định yêu cầu kiểm tra ít nhất mỗi năm một lần. Công trình quan trọng cần đo thường xuyên hơn. Sau mỗi sự cố sét đánh cũng phải đo lại.
Điện trở tăng cao cảnh báo nhiều vấn đề. Cực bị ăn mòn, kết nối lỏng hoặc đất xung quanh khô cằn. Phát hiện sớm giúp khắc phục kịp thời.
Đo chính xác đảm bảo tuân thủ tiêu chuẩn. Nó chứng minh hệ thống hoạt động đúng. Điều này quan trọng cho nghiệm thu công trình và bảo hiểm.
Thiết Bị Đo Điện Trở Đất
Máy đo chuyên dụng cho kết quả chính xác. Có nhiều loại máy phù hợp với điều kiện khác nhau.

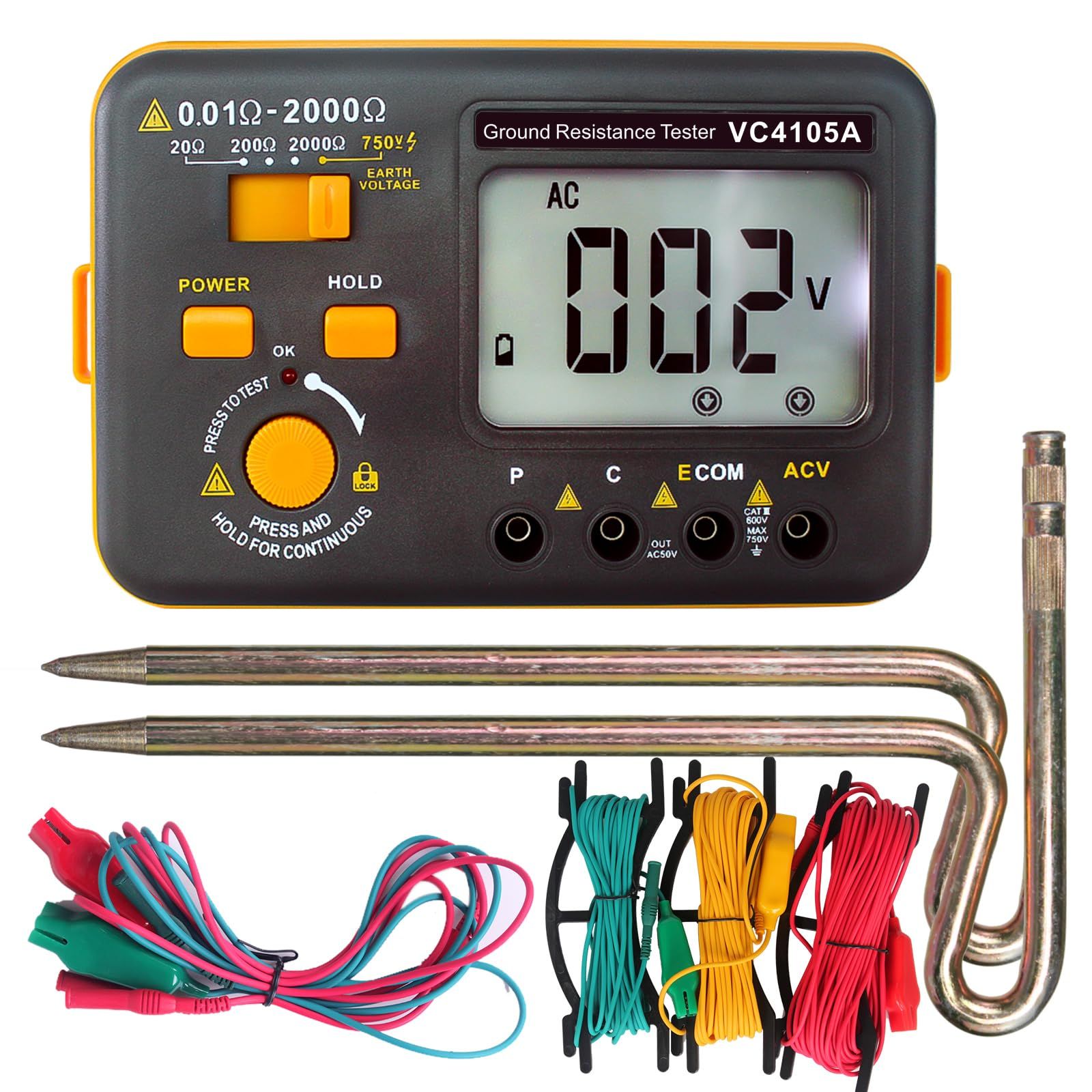

Máy Đo Điện Trở Đất Kỹ Thuật Số
Loại này phổ biến nhất hiện nay. Màn hình LCD hiển thị rõ ràng, dễ đọc trong mọi điều kiện ánh sáng.
Máy có nhiều chức năng bổ sung. Lưu trữ dữ liệu, tính trung bình tự động, lọc nhiễu. Một số kết nối máy tính để phân tích sau.
Độ chính xác cao, sai số dưới 2%. Pin hoạt động lâu, thường hàng trăm lần đo. Giá từ 2 triệu đến 20 triệu tùy tính năng.
Máy Đo Kiểu Kẹp
Máy kẹp ampe đo nhanh không cần chôn cực phụ. Thiết kế giống kìm ampe thông thường.
Xem thêm: Báo giá cọc tiếp địa
Kẹp quanh dây nối đất, đọc kết quả ngay. Tiết kiệm thời gian cho kiểm tra định kỳ. Không cần ngắt điện hay đào đất.
Hạn chế là cần ít nhất hai con đường nối đất song song. Độ chính xác thấp hơn phương pháp truyền thống. Phù hợp đo nhanh, không thay thế đo kỹ.
Phụ Kiện Cần Thiết
Cực phụ bằng thép mạ đồng, dài 30-50cm. Cần ít nhất hai cực cho phương pháp ba cực.
Dây đo chịu điện áp cao và thời tiết. Cuộn dây dài 50-100m cho khoảng cách đo xa. Mỗi cuộn dây có màu riêng để phân biệt.
Búa đóng cực vào đất cứng. Bình nước tưới ẩm cực khi đất khô. Găng tay và giày cách điện bảo vệ an toàn.
Phương Pháp Ba Cực (Three-Pole Method)
Đây là phương pháp phổ biến và chính xác nhất. Nó sử dụng ba cực: cực cần đo (E), cực điện thế (P) và cực dòng điện (C).
Nguyên Lý Hoạt Động
Máy tiêm dòng điện qua cực C vào đất. Dòng điện tạo điện trường xung quanh cực E. Cực P đo điện thế tại vị trí của nó.
Máy tính toán điện trở từ dòng điện và điện thế đo được. Công thức: R = V/I, trong đó R là điện trở, V là điện thế, I là dòng điện.
Vị trí cực P quan trọng để loại bỏ ảnh hưởng vùng điện trở. Đặt ở khoảng cách 62% từ E đến C cho kết quả chính xác nhất.
Các Bước Thực Hiện
Bước 1: Chuẩn bị thiết bị
Kiểm tra máy đo hoạt động bình thường. Đo điện trở của dây nối, đảm bảo dưới 1 Ω. Làm sạch đầu nối cực E, loại bỏ gỉ sét.
Bước 2: Xác định khoảng cách
Với cực đơn dài 2-3m, khoảng cách E-C nên là 20-30m. Hệ thống lưới lớn cần tăng lên 50-100m. Quy tắc chung: gấp 2-3 lần kích thước hệ thống.
Bước 3: Chôn cực phụ
Đóng cực C cách E một khoảng đã tính. Đóng cực P cách E bằng 62% khoảng cách E-C. Ba cực phải thẳng hàng.
Chôn sâu 30-50cm, đảm bảo tiếp xúc tốt. Tưới nước nhẹ nếu đất quá khô. Không đổ trực tiếp lên thiết bị.
Bước 4: Kết nối và đo
Nối dây đúng màu vào đúng cực. Cực E nối đầu E (thường màu xanh), P nối đầu P (màu vàng), C nối đầu C (màu đỏ).
Bật máy và chờ ổn định. Đọc kết quả khi màn hình không còn thay đổi. Ghi chép ngay để không quên.
Bước 5: Kiểm tra độ tin cậy
Di chuyển cực P sang trái 5-10% khoảng cách, đo lại. Di chuyển sang phải 5-10%, đo lần thứ ba. Nếu ba kết quả chênh lệch dưới 10%, lấy trung bình.
Xử Lý Sai Số
Nếu các lần đo chênh lệch lớn, tăng khoảng cách giữa các cực. Có thể có vật kim loại ngầm gây nhiễu.
Kết quả âm hoặc cực lớn chỉ ra lỗi kết nối. Kiểm tra lại tất cả dây và đầu nối.
Nhiễu từ lưới điện làm dao động kết quả. Sử dụng máy có chức năng lọc nhiễu. Hoặc đo khi tải điện thấp.
Phương Pháp Bốn Cực (Four-Pole Method)
Phương pháp này đo độ dẫn điện của đất chứ không phải điện trở hệ thống cụ thể. Nó hữu ích khi khảo sát địa điểm mới.
Cách Bố Trí
Bốn cực thẳng hàng, cách đều nhau khoảng a. Thường chọn a = 1m, 2m hoặc 5m tùy độ sâu khảo sát.
Ký hiệu từ trái sang: C1, P1, P2, C2. Máy tiêm dòng qua C1 và C2. Đo điện thế giữa P1 và P2.
Điện trở suất đất: ρ = 2πaR. Giá trị này cho biết chất lượng đất tại độ sâu khoảng a.
Ứng Dụng Thực Tế
Khảo sát địa điểm trước khi xây dựng. Xác định lớp đất nào có độ dẫn điện tốt nhất.
Đo nhiều vị trí khác nhau trong khu đất. Lập bản đồ điện trở suất. Chọn vị trí tối ưu cho hệ thống nối đất.
Đo ở các độ sâu khác nhau bằng cách thay đổi khoảng cách a. Tìm lớp đất lý tưởng để chôn cực.
Phương Pháp Đo Nhanh Bằng Kẹp
Phương pháp hiện đại tiết kiệm thời gian. Phù hợp kiểm tra định kỳ nhiều điểm.
Điều Kiện Áp Dụng
Cần ít nhất hai con đường nối đất song song. Hệ thống trong khu dân cư, khu công nghiệp thường đáp ứng.
Đất phải có độ dẫn điện hợp lý. Đất đá hoặc cát rất khô làm phương pháp không chính xác.
Không áp dụng cho hệ thống cô lập. Cực đơn độc lập không đo được bằng kẹp.
Cách Thực Hiện
Kẹp máy quanh dây dẫn từ cực lên thiết bị. Đảm bảo kẹp chặt, không có khe hở.
Máy tự động tạo điện áp và đo dòng cảm ứng. Kết quả hiện ra trong vài giây.
Đo nhiều vị trí trên cùng hệ thống. So sánh kết quả để phát hiện điểm bất thường.
Lưu Ý An Toàn Khi Đo
An toàn là ưu tiên hàng đầu. Tuân thủ quy tắc bảo vệ người và thiết bị.
Nguy Hiểm Điện Áp Bước
Khi có dòng lỗi lớn, đất xung quanh cực tích điện. Điện áp giữa hai chân người gọi là điện áp bước.
Không đo trong mưa bão hoặc có sét. Dòng sét tạo điện áp cực nguy hiểm. Có thể gây chết người ngay lập tức.
Đo gần trạm biến áp hoạt động cần cẩn trọng đặc biệt. Yêu cầu cắt điện hoặc biện pháp an toàn nghiêm ngặt.
Thiết Bị Bảo Hộ
Đeo găng tay cách điện khi làm việc. Giày cách điện bảo vệ khỏi điện áp bước.
Sử dụng công cụ cách điện khi nối dây. Không chạm trực tiếp kim loại khi máy hoạt động.
Làm việc theo nhóm ít nhất hai người. Một người đo, người kia quan sát sẵn sàng cứu hộ.
Điều Kiện Môi Trường
Chọn thời điểm đo phù hợp. Tránh đo khi mưa, sương mù dày hoặc có giông.
Chú ý đường dây điện trên cao. Giữ khoảng cách an toàn tránh chạm phải.
Kiểm tra không có đường ống, cáp ngầm. Chôn cực đúng vị trí tránh phá vỡ hạ tầng.
Ghi Chép Và Báo Cáo
Lập biên bản đầy đủ sau khi đo. Tài liệu này quan trọng cho bảo trì sau này.
Thông Tin Cần Ghi
Ngày giờ đo chính xác. Điều kiện thời tiết: nắng, mưa, độ ẩm ước tính.
Thiết bị sử dụng: hãng, model, số serial. Phương pháp đo: ba cực, bốn cực hay kẹp.
Vị trí đo: tọa độ GPS nếu có. Sơ đồ bố trí các cực với kích thước.
Kết quả đo: cả ba lần đo và giá trị trung bình. So sánh với tiêu chuẩn yêu cầu.
Phân Tích Kết Quả
So sánh với lần đo trước đó. Tính tỷ lệ thay đổi theo phần trăm.
Tăng trên 20% là cảnh báo nghiêm trọng. Cần kiểm tra và khắc phục ngay.
Giá trị vượt tiêu chuẩn cho phép yêu cầu cải thiện. Xem thêm cách giảm điện trở đất hiệu quả.
Lưu Trữ Hồ Sơ
Chụp ảnh hiện trường và thiết bị. Ảnh chứng minh công việc đã thực hiện.
Lưu biên bản trong hồ sơ công trình. Dễ tìm kiếm khi cần kiểm tra sau này.
Tạo biểu đồ xu hướng theo thời gian. Nhận biết sớm dấu hiệu suy giảm hệ thống.
Tần Suất Đo Khuyến Nghị
Nhà ở dân dụng đo mỗi năm một lần. Thời điểm tốt nhất sau mùa mưa.
Công trình công nghiệp đo 6 tháng một lần. Đặc biệt trước mùa mưa bão.
Trạm biến áp và công trình quan trọng đo 3 tháng một lần. Hoặc sau mỗi sự cố điện.
Hệ thống chống sét đo sau mỗi lần sét đánh trực tiếp. Dòng sét có thể làm hỏng cực hoặc kết nối.
Kết Luận
Đo điện trở đất chính xác đảm bảo an toàn hệ thống điện. Phương pháp ba cực cho kết quả tin cậy nhất.
Thiết bị đúng và quy trình đúng tạo nên phép đo chính xác. Đầu tư vào máy đo chất lượng tốt đáng giá.
An toàn luôn là ưu tiên hàng đầu. Tuân thủ quy tắc bảo vệ người và thiết bị.
Đo định kỳ phát hiện sớm vấn đề. Khắc phục kịp thời ngăn ngừa sự cố nghiêm trọng.
Ghi chép đầy đủ tạo cơ sở dữ liệu giá trị. Phân tích xu hướng giúp bảo trì chủ động.
