Hệ thống nối đất là phần quan trọng trong mọi công trình điện. Nó bảo vệ con người khỏi điện giật và thiết bị khỏi hư hỏng. Kẹp tiếp địa là linh kiện không thể thiếu trong hệ thống này. Bài viết này sẽ giúp bạn hiểu rõ kẹp tiếp địa là gì, vai trò, cách chọn và lắp đặt đúng cách.
Kẹp Tiếp Địa Là Gì?
Kẹp tiếp địa (ground clamp, earthing clamp) là thiết bị cơ khí dùng để kết nối dây dẫn điện với cọc nối đất. Nó tạo ra điểm tiếp xúc chắc chắn, dẫn điện tốt giữa dây đồng và thanh thép hoặc đồng chôn trong đất. Kẹp tiếp địa đảm bảo dòng điện sự cố hoặc dòng điện sét có thể thoát xuống đất một cách nhanh chóng và an toàn.
Trong hệ thống chống sét và an toàn điện, kẹp tiếp địa giống như cầu nối quan trọng. Không có kẹp chất lượng, hệ thống nối đất không thể hoạt động hiệu quả. Một kẹp tiếp địa tốt phải chịu được ăn mòn, dẫn điện tốt, và giữ chặt trong nhiều năm.
Vai Trò Của Kẹp Tiếp Địa Trong Hệ Thống An Toàn Điện
Kẹp tiếp địa có những vai trò then chốt:
Tạo kết nối điện tin cậy: Kẹp tiếp địa đảm bảo điện trở tiếp xúc thấp giữa dây dẫn và cọc đất. Điện trở cao gây phát nhiệt, giảm hiệu quả nối đất, tạo nguy hiểm.
Chống ăn mòn: Môi trường đất có độ ẩm, muối, acid tự nhiên. Kẹp tiếp địa phải chống lại các yếu tố này trong nhiều năm. Vật liệu chất lượng như đồng, đồng thau, thép mạ kẽm được sử dụng.
Giữ chặt cơ học: Kẹp phải giữ dây dẫn không bị tuột ra do rung động, giãn nở nhiệt, hoặc lực kéo. Thiết kế bu lông, ốc vít đảm bảo độ kẹp chặt cao.
Chịu dòng điện lớn: Khi có sự cố chập mạch hoặc sét đánh, dòng điện qua kẹp có thể lên đến hàng nghìn ampe. Kẹp phải chịu được dòng này mà không bị cháy, nóng chảy.
Dễ lắp đặt và bảo dưỡng: Thiết kế đơn giản giúp thợ điện lắp đặt nhanh. Khả năng tháo lắp dễ dàng giúp kiểm tra, bảo dưỡng định kỳ.
Phân Biệt Kẹp Tiếp Địa Với Các Loại Kẹp Khác
Nhiều người nhầm lẫn kẹp tiếp địa với các loại kẹp điện khác. Dưới đây là sự khác biệt:
Kẹp tiếp địa vs Kẹp nối dây thường: Kẹp nối dây thường (wire connector) dùng để nối hai dây điện với nhau trong không khí. Chúng không được thiết kế để chôn trong đất, dễ bị ăn mòn. Kẹp tiếp địa được thiết kế đặc biệt để chịu môi trường đất.
Kẹp tiếp địa vs Kìm nối điện: Kìm nối điện (compression lug) là đầu nối được ép lên dây đồng bằng kìm đặc biệt. Sau khi ép, nó không thể tháo ra. Kẹp tiếp địa có thể tháo lắp nhiều lần bằng bu lông.
Kẹp tiếp địa vs Đầu cáp cosses: Đầu cáp cosses dùng để nối cáp điện với thiết bị điện. Chúng thường được bu lông vào thanh cái đồng trong tủ điện. Kẹp tiếp địa nối dây với cọc đất, làm việc trong môi trường ẩm ướt khắc nghiệt hơn.
Cấu Tạo Của Kẹp Tiếp Địa
Các Bộ Phận Chính
Kẹp tiếp địa có cấu tạo gồm các phần:
Thân kẹp: Là phần chính, ôm lấy cọc nối đất. Thân kẹp thường có dạng chữ C hoặc chữ U. Vật liệu là đồng, đồng thau, thép mạ kẽm hoặc đồng đúc. Bề mặt bên trong có răng cưa hoặc gai nhọn để tăng độ bám.
Cầu nối (bridge): Là phần di động, tạo áp lực kẹp lên cọc đất. Cầu nối có rãnh để đặt dây dẫn. Một số loại có nhiều rãnh để nối nhiều dây cùng lúc.
Bu lông siết: Thường từ 1 đến 4 bu lông tùy loại kẹp. Bu lông làm từ thép không gỉ hoặc thép mạ kẽm. Đầu bu lông có thể là lục giác hoặc ống tròn để dễ vặn.
Đai ốc: Phối hợp với bu lông để siết chặt. Thường có vòng đệm (washer) để phân bố áp lực đều.
Vòng đệm chống rung: Ngăn bu lông bị lỏng do rung động. Có loại vòng đệm răng cưa hoặc vòng đệm khóa (lock washer).
Vật Liệu Chế Tạo
Vật liệu quyết định tuổi thọ và hiệu suất của kẹp:
Đồng nguyên chất (Pure Copper): Dẫn điện tốt nhất. Chống ăn mòn cao trong đất. Giá thành cao. Thường dùng cho các công trình quan trọng như trạm biến áp, tòa nhà cao tầng. Tiết diện dây phù hợp từ 16mm² đến 95mm².
Đồng thau (Brass): Hợp kim đồng-kẽm. Độ bền cơ học cao hơn đồng nguyên chất. Giá rẻ hơn. Chống ăn mòn tốt. Phổ biến nhất trong ứng dụng dân dụng và công nghiệp. Tiết diện dây từ 6mm² đến 50mm².
Thép mạ kẽm (Galvanized Steel): Giá rẻ nhất. Độ bền cơ học cao. Chống ăn mòn trung bình. Lớp kẽm bảo vệ thép bên trong. Dùng cho công trình chi phí thấp, nơi không yêu cầu cao về tuổi thọ. Cần kiểm tra thường xuyên hơn.
Đồng mạ thiếc (Tin-plated Copper): Đồng được phủ một lớp thiếc mỏng. Tăng khả năng chống oxy hóa. Giảm điện trở tiếp xúc. Dùng cho môi trường ẩm ướt, nhiễm mặn.
Hợp kim nhôm (Aluminum Alloy): Nhẹ, không bị ăn mòn trong môi trường kiềm. Dẫn điện kém hơn đồng 60%. Cần tiết diện lớn hơn để đạt cùng khả năng dẫn điện. Dùng ít phổ biến.
Đặc Điểm Kỹ Thuật Quan Trọng
Kích thước lỗ kẹp: Phải phù hợp với đường kính cọc đất. Cọc thép Φ14, Φ16, Φ18mm là phổ biến. Cọc đồng Φ12, Φ14mm. Kẹp phải ôm chặt, không lỏng lẻo.
Tiết diện dây dẫn: Kẹp được thiết kế cho các tiết diện dây chuẩn: 6mm², 10mm², 16mm², 25mm², 35mm², 50mm², 70mm², 95mm². Chọn kẹp phù hợp với tiết diện dây đang dùng.
Dòng điện định mức: Kẹp phải chịu được dòng điện sự cố. Thông thường từ 50A đến 300A liên tục. Dòng xung ngắn hạn (1 giây) có thể lên đến 10kA – 50kA tùy loại.
Điện trở tiếp xúc: Phải rất thấp, dưới 1mΩ (milli-ohm). Điện trở cao gây phát nhiệt, giảm hiệu quả nối đất.
Độ bền cơ học: Lực siết bu lông thường 10-30 Nm tùy kích thước. Kẹp phải chịu được lực này không bị biến dạng.
Khả năng chống ăn mòn: Được đánh giá qua thử nghiệm phun muối (salt spray test) theo tiêu chuẩn ASTM B117. Kẹp tốt chịu được từ 500 đến 1000 giờ phun muối.
Phân Loại Kẹp Tiếp Địa
Theo Cấu Tạo

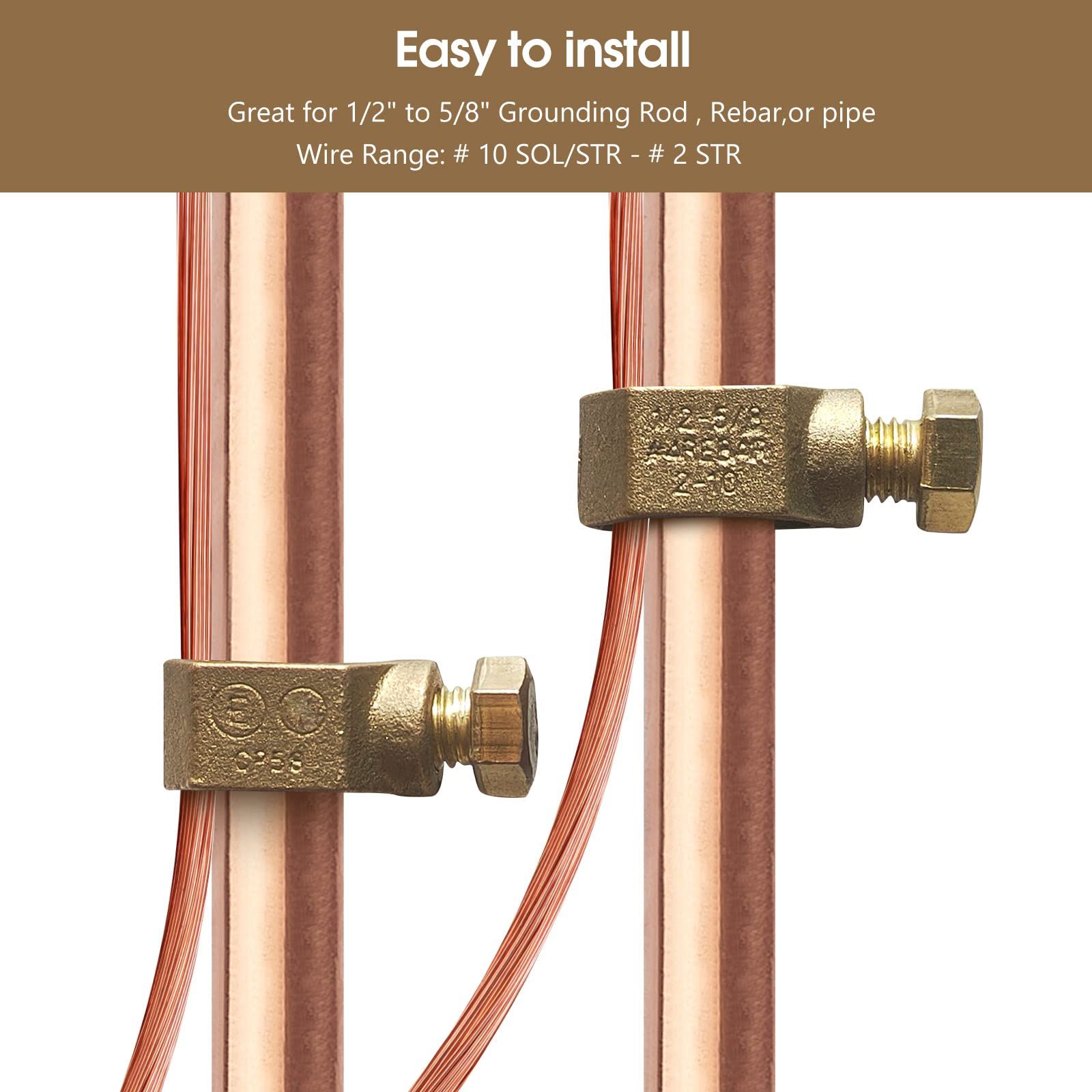

Kẹp kiểu chữ C (C-Clamp): Đơn giản nhất, giá rẻ. Một bu lông siết. Phù hợp cho cọc đất đường kính nhỏ (12-18mm). Dễ lắp đặt trong không gian chật. Tiết diện dây 6-25mm². Dùng phổ biến trong nhà ở, công trình nhỏ.

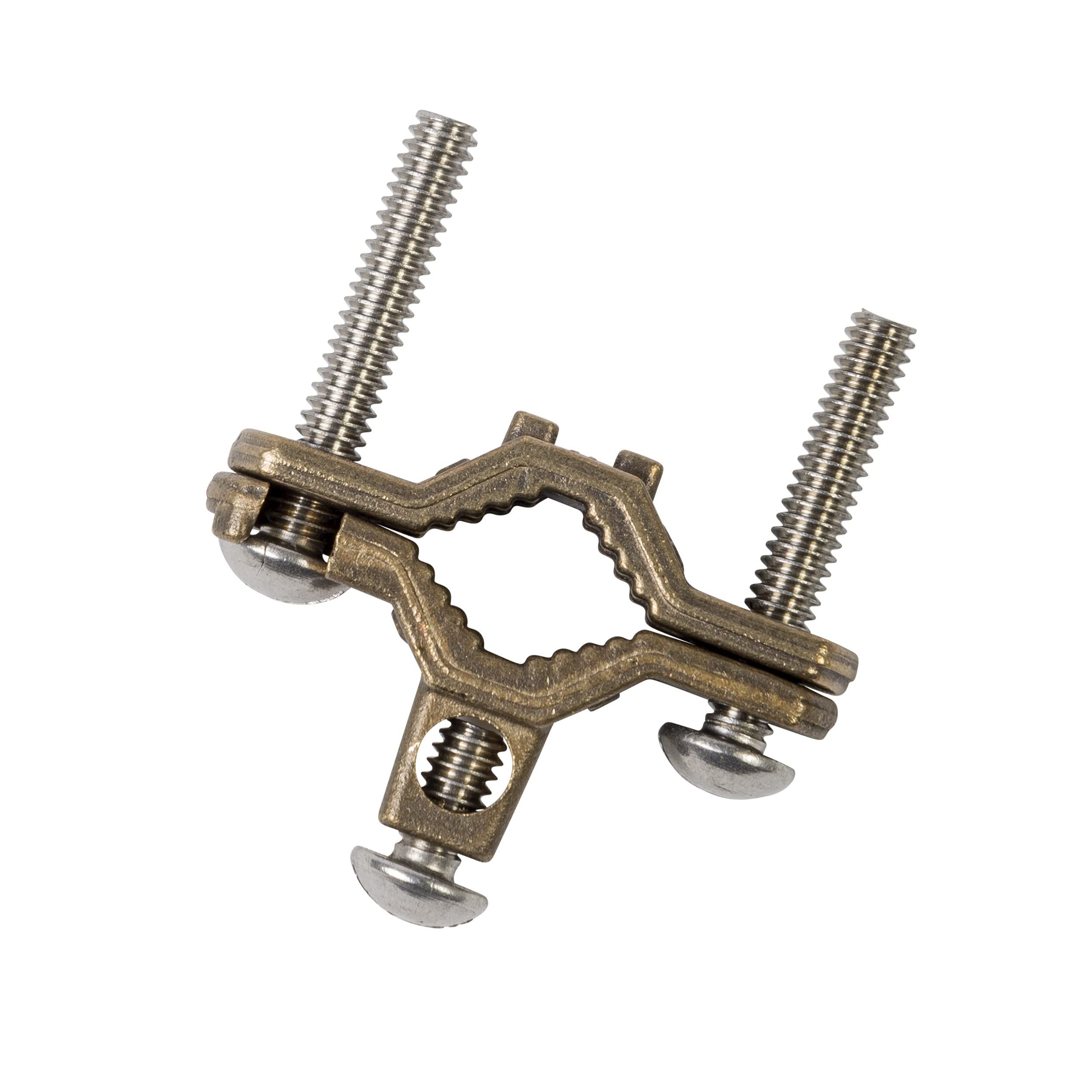

Kẹp kiểu chữ U (U-Clamp): Có hai bu lông đối xứng. Áp lực kẹp đều hơn. Phù hợp cho cọc lớn (18-30mm). Tiết diện dây 16-50mm². Dùng cho công trình công nghiệp, thương mại.
Kẹp kiểu cầu (Bridge Clamp): Có cầu nối riêng biệt. Nhiều rãnh để nối nhiều dây. Có thể nối 2-4 dây cùng lúc. Dùng cho hệ thống nối đất lớn, trạm biến áp, tháp truyền hình.
Kẹp kiểu exotherm (Cadweld): Không phải kẹp cơ khí thông thường. Dùng phương pháp hàn nhiệt nhôm. Tạo liên kết kim loại vĩnh viễn. Không thể tháo rời. Độ bền và dẫn điện tốt nhất. Giá cao, cần thợ có tay nghề. Dùng cho công trình đặc biệt quan trọng.
Theo Vật Liệu
Kẹp đồng: Chất lượng cao nhất. Dùng cho môi trường khắc nghiệt, công trình quan trọng. Giá 150,000đ – 500,000đ/chiếc tùy kích thước.
Kẹp đồng thau: Cân bằng giữa chất lượng và giá thành. Phổ biến nhất. Giá 50,000đ – 200,000đ/chiếc.
Kẹp thép mạ: Giá rẻ, phù hợp công trình tạm thời hoặc ngân sách thấp. Giá 20,000đ – 80,000đ/chiếc. Cần thay thế thường xuyên hơn.
Theo Ứng Dụng
Kẹp nối đất dân dụng: Nhỏ gọn, dành cho nhà ở. Tiết diện dây 6-16mm². Cọc Φ14-16mm. Dòng điện định mức 50-100A.
Kẹp nối đất công nghiệp: Lớn hơn, bền hơn. Tiết diện dây 16-50mm². Cọc Φ16-25mm. Dòng điện 100-300A.
Kẹp nối đất đặc biệt: Cho trạm phát sóng, trạm biến áp, tháp viễn thông. Tiết diện dây 50-95mm² hoặc lớn hơn. Dòng điện rất lớn, hàng nghìn ampe.
Kẹp tạm thời: Dùng cho công tác bảo trì, sửa chữa. Có tay cầm cách điện. Kẹp nhanh kiểu kìm. Dễ tháo lắp. Không dùng vĩnh viễn.
Cách Chọn Kẹp Tiếp Địa Phù Hợp
Xác Định Thông Số Hệ Thống
Đường kính cọc nối đất: Đo chính xác bằng thước kẹp. Cọc Φ14mm cần kẹp 12-16mm. Cọc Φ16mm cần kẹp 14-18mm. Kẹp quá rộng không kẹp chặt. Kẹp quá hẹp không lắp được.
Tiết diện dây dẫn: Tra cứu trong thiết kế điện. Dây nối đất thường từ 16mm² đến 50mm² cho công trình dân dụng. Đo đường kính dây: d(mm) = √(4S/π) với S là tiết diện.
Loại cọc: Cọc thép mạ kẽm dùng kẹp thép hoặc đồng thau. Cọc đồng dùng kẹp đồng. Tránh dùng kẹp nhôm với cọc đồng (phản ứng điện hóa).
Môi trường lắp đặt: Đất khô, không mặn: dùng kẹp thép mạ. Đất ẩm, gần biển: dùng kẹp đồng hoặc đồng thau. Trong nước: dùng kẹp đồng nguyên chất hoặc thép không gỉ.
Dòng điện sự cố: Tính toán hoặc tra cứu. Nhà ở thông thường: 100-300A. Công trình công nghiệp: 300-1000A. Trạm biến áp: hàng nghìn ampe. Chọn kẹp có dòng định mức cao hơn 20-30%.
Kiểm Tra Chất Lượng Sản Phẩm
Quan sát bề ngoài: Bề mặt phải nhẵn, không có lỗ khí, vết nứt. Màu sắc đồng đều. Không có vết gỉ, oxy hóa. Chữ khắc rõ ràng (thương hiệu, thông số).
Kiểm tra kích thước: Dùng thước kẹp đo đường kính lỗ kẹp. Sai số cho phép ±0.5mm. Đo độ dày thân kẹp, tối thiểu 3mm cho đồng thau, 2mm cho đồng.
Thử nghiệm cơ học: Lắp kẹp lên cọc thử. Siết bu lông với lực khuyến nghị. Kẹp không được biến dạng. Cọc không bị trượt khi kéo.
Kiểm tra bu lông: Bu lông phải vặn trơn, không bị kẹt. Ren phải sắc nét, không bị mẻ. Có vòng đệm chống rung.
Chứng nhận chất lượng: Sản phẩm tốt có tem CO, CQ của nhà sản xuất. Giấy chứng nhận hợp quy theo TCVN hoặc IEC. Phiếu bảo hành ít nhất 12 tháng.
Lựa Chọn Thương Hiệu Uy Tín
Các thương hiệu quốc tế:
- Erico (Cadweld): Mỹ, nổi tiếng về hệ thống hàn nhiệt và kẹp tiếp địa. Chất lượng cao, giá cao.
- Thomas & Betts (ABB): Thụy Điển, đa dạng sản phẩm, giá trung bình cao.
- Schneider Electric: Pháp, có nhà máy tại Việt Nam, dễ mua, giá hợp lý.
- Phoenix Contact: Đức, chuyên thiết bị công nghiệp, chất lượng tốt.
Các thương hiệu Việt Nam:
- Sino: Sản xuất trong nước, giá rẻ, chất lượng tương đối.
- Nanoco: Linh kiện điện Việt Nam, phổ biến trong dân dụng.
- Vanlock: Chuyên hệ thống chống sét, nối đất, giá trung bình.
Nơi mua uy tín: Cửa hàng điện lớn, đại lý chính hãng, hoặc trực tuyến qua Shopee, Lazada (chọn shop có rating cao). Tránh mua hàng không rõ nguồn gốc, giá quá rẻ.
Hướng Dẫn Lắp Đặt Kẹp Tiếp Địa Đúng Cách
Chuẩn Bị Công Cụ Và Vật Liệu
Công cụ cần thiết:
- Cờ lê hoặc tuốc nơ vít phù hợp với bu lông kẹp
- Bàn chải sắt để làm sạch cọc và dây dẫn
- Giấy nhám hoặc dũa kim loại
- Đồng hồ vạn năng để đo điện trở
- Megger (đồng hồ đo MΩ) để đo điện trở nối đất
- Kìm tuốt dây (wire stripper)
- Dụng cụ đo khoảng cách
Vật liệu:
- Kẹp tiếp địa phù hợp
- Mỡ chống ăn mòn (anti-oxidant compound)
- Dây dẫn đồng đủ tiết diện
- Băng keo điện hoặc băng bảo vệ
Các Bước Lắp Đặt Chi Tiết
Bước 1 – Làm sạch cọc nối đất: Dùng bàn chải sắt cọ sạch vỉ gỉ, đất bám trên cọc. Khu vực lắp kẹp phải sạch bóng, thấy kim loại bên trong. Dùng giấy nhám nếu cần. Cọc sạch đảm bảo tiếp xúc điện tốt.
Bước 2 – Chuẩn bị dây dẫn: Tuốt lớp cách điện dài khoảng 50-100mm. Dây đồng bên trong phải sáng bóng. Nếu bị oxy hóa, dùng giấy nhám làm sạch. Uốn dây theo hình dạng rãnh kẹp.
Bước 3 – Bôi mỡ chống ăn mòn: Bôi một lớp mỏng lên cọc và dây đồng. Mỡ này ngăn oxy hóa, giảm điện trở tiếp xúc. Dùng mỡ chuyên dụng như Noalox, Penetrox. Không dùng mỡ động cơ thông thường.
Bước 4 – Lắp kẹp lên cọc: Mở kẹp ra, đặt lên cọc ở vị trí đã chọn. Vị trí thường cách mặt đất 150-300mm. Đặt dây dẫn vào rãnh của kẹp. Đảm bảo dây tiếp xúc đầy đủ với bề mặt kim loại kẹp.
Bước 5 – Siết chặt bu lông: Siết từ từ, đều tay. Nếu có nhiều bu lông, siết chéo góc (như siết bánh xe ô tô). Siết đến khi cảm thấy chặt nhưng không dùng sức quá mức. Mô-men xoắn khuyến nghị:
- Kẹp nhỏ (6-16mm²): 8-12 Nm
- Kẹp trung bình (16-35mm²): 12-20 Nm
- Kẹp lớn (35-95mm²): 20-30 Nm
Dùng cờ lê lực (torque wrench) nếu có để đảm bảo chính xác.
Bước 6 – Kiểm tra độ chắc chắn: Sau khi siết, cố kéo dây và cọc theo các hướng. Không được có chuyển động. Nếu lỏng, siết thêm.
Bước 7 – Bảo vệ chống ăn mòn: Bọc kẹp bằng băng keo điện chất lượng cao hoặc dùng hộp bảo vệ nhựa. Một số người dùng mastic (hắc ín) để phủ kín. Điều này kéo dài tuổi thọ kẹp, đặc biệt ở môi trường ẩm.
Bước 8 – Đo kiểm điện trở: Dùng megger đo điện trở nối đất toàn hệ thống. Phải đạt dưới 10Ω theo quy chuẩn QCVN 06:2021/BXD. Dùng đồng hồ vạn năng đo điện trở của chính kẹp (giữa đầu dây và cọc), phải dưới 1Ω.
Lưu Ý Quan Trọng Khi Lắp Đặt
An toàn điện: Trước khi làm việc, cắt toàn bộ nguồn điện. Đảm bảo không còn điện áp. Dùng găng tay cách điện khi làm việc.
Không hàn kẹp: Một số người hàn kẹp lên cọc để “chắc chắn hơn”. Điều này sai. Hàn tạo ứng suất nhiệt, làm kẹp dễ nứt. Hàn cũng tạo lớp oxy hóa, tăng điện trở tiếp xúc. Chỉ siết bu lông là đủ.
Tránh tiếp xúc kim loại khác loại: Không nối đồng trực tiếp với nhôm (tạo phản ứng điện hóa). Không dùng kẹp sắt cho cọc đồng. Dùng kẹp cùng loại kim loại hoặc tương thích.
Vị trí lắp kẹp: Cách mặt đất ít nhất 150mm để tránh nước ngập trực tiếp. Không lắp quá cao (trên 500mm) vì phần cọc trên đất ít hiệu quả.
Nhiều dây nối: Nếu cần nối nhiều dây vào cùng một cọc, dùng kẹp có nhiều rãnh. Không chồng dây lên nhau rồi kẹp chung (tiếp xúc kém).
Kiểm Tra Sau Lắp Đặt
Kiểm tra trực quan: Kẹp phải thẳng, không bị xiên. Bu lông không lồi ra quá 3 vòng ren. Dây không bị gãy sợi. Lớp bảo vệ phủ kín.
Kiểm tra cơ học: Dùng tay rung nhẹ kẹp. Không có tiếng kêu lục cục. Kéo nhẹ dây, không bị tuột.
Đo điện trở: Điện trở giữa đầu dây và cọc dưới 0.5Ω là tốt. Từ 0.5-1Ω là chấp nhận được. Trên 1Ω cần kiểm tra lại.
Đo điện trở nối đất: Dùng máy đo điện trở đất chuyên dụng. Phương pháp 3 điểm hoặc 4 điểm. Điện trở dưới 5Ω là tốt. Dưới 10Ω là đạt chuẩn. Trên 10Ω cần cải thiện (thêm cọc, rải muối).
Ghi nhận thông tin: Ghi ngày lắp đặt, loại kẹp, vị trí, giá trị điện trở đo được. Lưu hồ sơ để kiểm tra sau này.
Để đảm bảo hệ thống nối đất hoàn chỉnh và an toàn tuyệt đối, bạn nên tham khảo thêm các giải pháp chuyên nghiệp tại Chống Sét Toàn Cầu – đơn vị hàng đầu về tư vấn và thi công hệ thống chống sét, nối đất.
Bảo Dưỡng Và Kiểm Tra Kẹp Tiếp Địa
Tần Suất Kiểm Tra
Kiểm tra trực quan 6 tháng/lần: Mở hộp bảo vệ (nếu có), quan sát kẹp. Tìm dấu hiệu gỉ sét, nứt vỡ, biến màu bất thường. Kiểm tra bu lông có bị lỏng không.
Kiểm tra kỹ thuật hàng năm: Tháo lớp bảo vệ, vệ sinh kẹp. Đo điện trở tiếp xúc. Siết lại bu lông nếu cần. Bôi lại mỡ chống ăn mòn.
Kiểm tra đặc biệt: Sau mỗi đợt giông sét lớn. Sau lũ lụt, ngập nước. Khi phát hiện thiết bị điện thường xuyên bị hỏng. Khi đo điện trở nối đất thấy tăng cao bất thường.
Dấu Hiệu Kẹp Cần Thay Thế
Gỉ sét nghiêm trọng: Kẹp thép mạ kẽm bị gỉ đỏ (thép bên trong lộ ra). Kẹp đồng thau bị xanh lam (đồng sulfat). Gỉ chiếm trên 30% diện tích là dấu hiệu cần thay.
Biến dạng cơ học: Kẹp bị cong, móp méo. Lỗ bu lông bị rộng ra. Vết nứt trên thân kẹp. Các dấu hiệu này làm giảm lực kẹp, tăng điện trở tiếp xúc.
Nóng chảy cục bộ: Thấy vết nóng chảy, chảy nhựa trên kẹp. Dấu hiệu đã có dòng điện quá lớn chạy qua. Kẹp đã bị hư hại cấu trúc bên trong.
Điện trở tăng cao: Đo điện trở tiếp xúc trên 2Ω. Hoặc điện trở nối đất toàn hệ thống tăng đột biến (so với lần đo trước). Có thể do kẹp bị oxy hóa, tiếp xúc kém.
Bu lông gỉ chết: Bu lông bị gỉ không tháo được. Ren bị hỏng. Đầu bu lông bị mẻ. Không thể siết chặt được.
Tuổi thọ vượt quá: Kẹp thép mạ sau 5-7 năm trong đất ẩm. Kẹp đồng thau sau 10-15 năm. Kẹp đồng nguyên chất sau 20-30 năm. Ngay cả khi trông còn tốt, nên thay để đảm bảo an toàn.
Quy Trình Bảo Dưỡng
Bước 1 – Tháo lớp bảo vệ: Gỡ băng keo, hộp nhựa hoặc mastic. Cẩn thận không làm tổn thương dây dẫn.
Bước 2 – Vệ sinh: Dùng bàn chải mềm và nước sạch rửa bụi đất. Dùng giấy nhám mịn chà nhẹ vết gỉ bề mặt. Với đồng thau, dùng giấm hoặc chanh để tẩy xanh lam. Lau khô hoàn toàn.
Bước 3 – Kiểm tra chi tiết: Quan sát kỹ từng bộ phận. Tìm vết nứt, lỗ khuyết. Kiểm tra bu lông, ren còn tốt không.
Bước 4 – Siết lại: Nới bu lông ra, sau đó siết lại với mô-men chuẩn. Điều này đảm bảo áp lực kẹp luôn đủ.
Bước 5 – Bôi mỡ: Bôi lại mỡ chống ăn mòn lên tất cả bề mặt tiếp xúc. Mỡ cũ đã bị phân hủy, mất tác dụng.
Bước 6 – Lắp lại lớp bảo vệ: Bọc mới băng keo điện. Hoặc lắp lại hộp nhựa. Đảm bảo kín nước.
Bước 7 – Đo kiểm: Đo lại điện trở tiếp xúc và điện trở nối đất. Ghi lại kết quả so sánh với lần trước.
Những Sai Lầm Thường Gặp Và Cách Khắc Phục
Dùng Kẹp Không Đúng Quy Cách
Sai lầm: Nhiều người dùng kẹp bình thường (kẹp ống nước, kẹp cơ khí) để thay cho kẹp tiếp địa. Kẹp này không được thiết kế cho môi trường đất, không chống ăn mòn.
Hậu quả: Kẹp bị gỉ nhanh, điện trở tiếp xúc tăng cao. Hệ thống nối đất không hiệu quả. Nguy hiểm cho người và thiết bị.
Khắc phục: Chỉ dùng kẹp tiếp địa chuyên dụng. Kiểm tra kỹ thông số kỹ thuật trước khi mua. Dù giá cao hơn một chút nhưng đảm bảo an toàn lâu dài.
Không Làm Sạch Bề Mặt Trước Khi Lắp
Sai lầm: Lắp kẹp trực tiếp lên cọc bẩn, có gỉ, có đất bám. Dây dẫn không làm sạch lớp oxy hóa.
Hậu quả: Điện trở tiếp xúc rất cao, có thể lên đến vài ohm hoặc hàng chục ohm. Gỉ và đất là chất cách điện. Kẹp không dẫn điện, chỉ giữ cơ học.
Khắc phục: Luôn cọ sạch cọc và dây dẫn đến khi thấy kim loại sáng bóng. Dành 5-10 phút cho việc này. Đây là bước quan trọng nhất quyết định chất lượng nối đất.
Siết Kẹp Quá Lỏng Hoặc Quá Chặt
Siết lỏng: Kẹp không tiếp xúc chắc chắn. Dây có thể tuột ra. Điện trở tiếp xúc cao. Rung động làm kẹp càng lỏng hơn theo thời gian.
Siết quá chặt: Làm biến dạng kẹp. Dây đồng bị đứt sợi. Bu lông bị gãy hoặc ren bị vỡ. Áp lực không đều gây tiếp xúc kém.
Khắc phục: Siết vừa phải, cảm nhận lực. Dùng cờ lê lực nếu có. Nguyên tắc: Siết đến khi cảm thấy chặt, sau đó thêm 1/4 vòng. Thử kéo dây, không bị tuột là đủ.
Lắp Kẹp Ở Vị Trí Sai
Lắp quá cao: Kẹp lắp trên mặt đất, không chôn. Phần cọc trên mặt đất ít hiệu quả thoát điện xuống đất. Kẹp dễ bị va đập, ăn mòn nhanh hơn.
Lắp quá thấp: Kẹp chôn sâu trong đất, dưới mực nước ngầm. Khó kiểm tra, bảo dưỡng. Ăn mòn nhanh hơn trong môi trường nước.
Khắc phục: Lắp kẹp cách mặt đất 150-300mm. Đủ cao tránh nước mưa ngập, đủ thấp để tiếp xúc tốt với đất. Có thể đào hố nhỏ để tiếp cận kẹp khi cần.
Không Bảo Vệ Chống Ăn Mòn
Sai lầm: Lắp kẹp xong để nguyên, không bọc bảo vệ. Một số người bọc nhưng dùng vật liệu không phù hợp (giẻ, nilon thường).
Hậu quả: Kẹp tiếp xúc trực tiếp với không khí ẩm, nước mưa. Ăn mòn nhanh gấp nhiều lần. Tuổi thọ giảm nghiêm trọng.
Khắc phục: Luôn bôi mỡ chống ăn mòn. Bọc kín bằng băng keo điện chất lượng cao (3M Super 33+, Temflex 1700). Hoặc dùng hộp nhựa chuyên dụng. Dùng mastic (hắc ín) cho bảo vệ lâu dài.
So Sánh Kẹp Tiếp Địa Với Các Phương Pháp Nối Khác
Kẹp Cơ Khí vs Hàn Nhiệt (Exothermic Welding)
Kẹp cơ khí: Lắp đặt nhanh, dễ dàng. Có thể tháo lắp kiểm tra. Chi phí thấp. Cần bảo dưỡng định kỳ. Điện trở tiếp xúc khoảng 0.5-1mΩ.
Hàn nhiệt: Tạo liên kết kim loại vĩnh viễn. Điện trở tiếp xúc gần bằng 0. Không cần bảo dưỡng. Không thể tháo rời. Chi phí cao, cần thợ chuyên nghiệp. Chất lượng phụ thuộc kỹ năng thợ.
Khi nào dùng kẹp: Công trình dân dụng, thương mại thông thường. Cần khả năng kiểm tra định kỳ. Ngân sách giới hạn.
Khi nào dùng hàn nhiệt: Công trình đặc biệt quan trọng (trạm biến áp, nhà máy điện). Môi trường khắc nghiệt (đất mặn, đất acid). Yêu cầu độ tin cậy tuyệt đối trong nhiều thập kỷ.
Kẹp Tiếp Địa vs Đầu Cáp Ép
Đầu cáp ép (compression lug): Được ép lên dây bằng kìm thủy lực. Sau khi ép không thể tháo. Thường nối vào thanh đồng có lỗ bu lông. Dùng trong tủ điện, trên cột điện.
Kẹp tiếp địa: Nối dây với cọc đất. Có thể tháo lắp. Dùng dưới đất hoặc gần mặt đất.
Khác biệt: Đầu cáp ép dùng cho nối vĩnh viễn trong môi trường khô. Kẹp tiếp địa dùng cho môi trường ẩm, cần khả năng kiểm tra.
Kẹp Vĩnh Viễn vs Kẹp Tạm Thời
Kẹp vĩnh viễn: Lắp đặt cố định. Chôn trong đất hoặc bọc kín. Dùng trong nhiều năm.
Kẹp tạm thời: Có tay cầm cách điện. Kẹp nhanh kiểu kìm. Dùng cho công tác bảo trì. Tháo lắp liên tục. Không chịu được môi trường ăn mòn.
Lưu ý: Không bao giờ dùng kẹp tạm thời làm kẹp vĩnh viễn. Ngược lại, kẹp vĩnh viễn không thuận tiện cho tháo lắp nhiều lần.
Quy Chuẩn Và Tiêu Chuẩn Liên Quan
Tiêu Chuẩn Việt Nam
QCVN 06:2021/BXD: Quy chuẩn kỹ thuật quốc gia về an toàn trong xây dựng – Hệ thống điện. Quy định điện trở nối đất phải dưới 10Ω. Yêu cầu sử dụng kẹp tiếp địa phù hợp tiêu chuẩn.
TCVN 6306:2018: Tiêu chuẩn quốc gia về bảo vệ chống sét cho công trình. Quy định về hệ thống nối đất, vật liệu, kẹp nối.
TCVN 6003:2007: Về thiết bị điện hạ thế. Có quy định về các thiết bị nối đất.
Tiêu Chuẩn Quốc Tế
IEC 62561: Tiêu chuẩn quốc tế về linh kiện hệ thống chống sét. Phần 2-3 quy định về kẹp tiếp địa, yêu cầu kỹ thuật, phương pháp thử nghiệm.
IEEE 81: Tiêu chuẩn về hệ thống nối đất của Viện Kỹ sư Điện và Điện tử Hoa Kỳ. Hướng dẫn chi tiết về thiết kế, thi công, kiểm tra.
BS 7430: Tiêu chuẩn Anh về nối đất. Quy định rất chi tiết về các loại kẹp, vật liệu, phương pháp lắp đặt.
UL 467: Tiêu chuẩn Mỹ về kẹp nối đất. Quy định yêu cầu an toàn, thử nghiệm chịu dòng, chống ăn mòn.
Yêu Cầu Pháp Lý
Theo Luật Điện lực 2004 và các văn bản hướng dẫn, mọi công trình xây dựng phải có hệ thống nối đất đạt chuẩn. Kiểm tra nghiệm thu trước khi đưa vào sử dụng. Kiểm tra định kỳ hàng năm.
Vi phạm về an toàn điện có thể bị phạt hành chính từ 20 triệu đến 50 triệu đồng. Nếu gây hậu quả nghiêm trọng, có thể bị truy cứu trách nhiệm hình sự.
Để đảm bảo tuân thủ đầy đủ các quy chuẩn và tiêu chuẩn, bạn nên tham khảo dịch vụ tư vấn chuyên nghiệp tại Chống Sét Toàn Cầu – đơn vị có đội ngũ chuyên gia am hiểu sâu về các quy định pháp lý và kỹ thuật.
Kết Luận
Kẹp tiếp địa là linh kiện nhỏ nhưng vô cùng quan trọng trong hệ thống an toàn điện. Nó là cầu nối giữa dây dẫn và cọc nối đất, đảm bảo dòng điện sự cố có thể thoát xuống đất nhanh chóng. Một kẹp tiếp địa chất lượng kém hoặc lắp đặt sai có thể khiến toàn bộ hệ thống nối đất trở nên vô dụng, gây nguy hiểm cho tính mạng và tài sản.
Chọn kẹp tiếp địa phù hợp với hệ thống điện của bạn. Ưu tiên chất lượng hơn giá rẻ. Đầu tư cho kẹp đồng hoặc đồng thau từ thương hiệu uy tín. Chi phí ban đầu cao hơn một chút nhưng tuổi thọ gấp nhiều lần, không cần thay thế thường xuyên.
Lắp đặt đúng kỹ thuật là yếu tố quyết định. Làm sạch bề mặt, bôi mỡ chống ăn mòn, siết chặt vừa phải, và bảo vệ kín nước. Bốn bước này đảm bảo kẹp hoạt động tốt trong nhiều năm. Nếu không có kinh nghiệm, hãy thuê thợ điện chuyên nghiệp.
Kiểm tra bảo dưỡng định kỳ là cần thiết. Kẹp tiếp địa làm việc trong môi trường khắc nghiệt, dễ bị ăn mòn. Kiểm tra 6 tháng đến 1 năm/lần giúp phát hiện sớm vấn đề. Chi phí kiểm tra nhỏ so với thiệt hại khi hệ thống nối đất không hoạt động.
Việt Nam nằm trong vùng có mật độ giông sét cao, đất thường ẩm ướt. Hệ thống nối đất không chỉ là yêu cầu pháp lý mà còn là điều cần thiết cho an toàn. Kẹp tiếp địa là trái tim của hệ thống này. Hãy chọn lựa và chăm sóc nó đúng cách.
Để có hệ thống chống sét và nối đất hoàn chỉnh, an toàn, bạn cần sự tư vấn của chuyên gia. Chống Sét Toàn Cầu cung cấp giải pháp toàn diện từ thiết kế, thi công đến kiểm định hệ thống chống sét và nối đất. Đội ngũ kỹ sư giàu kinh nghiệm sẽ giúp bạn xây dựng hệ thống an toàn, đạt chuẩn, bền vững.
Lưu ý quan trọng: Bài viết này chỉ mang tính chất tham khảo và cung cấp kiến thức cơ bản. Mỗi công trình có đặc điểm riêng, cần có thiết kế và thi công bởi đơn vị có chứng chỉ. Tuân thủ các quy chuẩn kỹ thuật hiện hành và quy định pháp luật về an toàn điện.
Về tác giả: Bài viết được biên soạn bởi chuyên gia Nguyễn Dũng có hơn 15 năm kinh nghiệm trong lĩnh vực hệ thống điện, chống sét và an toàn lao động. Mọi thông tin đều được kiểm chứng từ các tiêu chuẩn kỹ thuật quốc tế và thực tiễn thi công tại Việt Nam. Tham khảo thêm tài liệu kỹ thuật tại các nguồn uy tín như IEEE, IEC, và các quy chuẩn Việt Nam.
