Giải Pháp Chống Sét Toàn Diện Cho Công Trình

Giải pháp chống sét toàn diện cho công trình là một hệ thống tích hợp nhiều lớp bảo vệ nhằm đảm bảo an toàn tuyệt đối cho con người, tài sản và thiết bị trước hiểm họa sét đánh. Khác với các phương pháp chống sét đơn lẻ truyền thống, giải pháp toàn diện áp dụng nguyên lý 6 điểm bảo vệ được quốc tế công nhận, bao gồm cả chống sét trực tiếp và chống sét lan truyền.

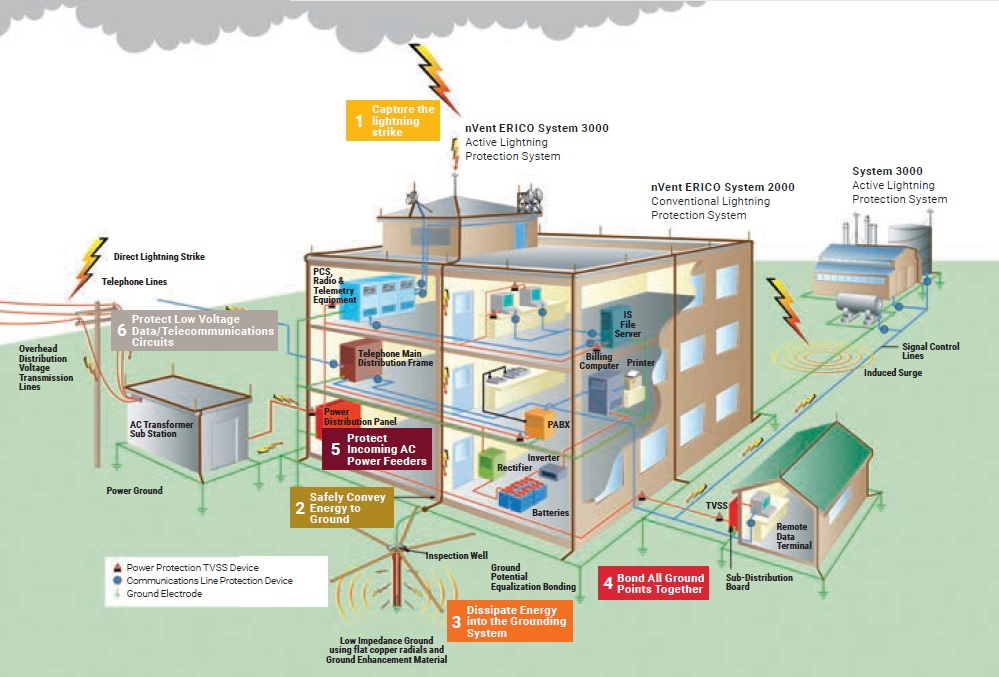

Cấu Trúc Hệ Thống Chống Sét 6 Điểm

Theo tiêu chuẩn quốc tế IEC 62305 và TCVN 9385:2012, một hệ thống chống sét toàn diện cần tuân thủ 6 nguyên tắc cơ bản:

1. Thu Bắt Sét Tại Điểm Định Trước

• Mục đích: Tạo ra điểm ưu tiên cho sét đánh vào, kiểm soát đường dẫn sét xuống đất

• Thiết bị: Kim thu sét Franklin, ESE hoặc hệ thống lưới Faraday

• Vị trí: Điểm cao nhất của công trình, phát tia tiên đạo sớm hơn các điểm khác

2. Dẫn Dòng Sét An Toàn Xuống Đất

• Dây dẫn sét: Cáp đồng tiết diện ≥ 50mm², đường đi ngắn nhất và thẳng đứng

• Số lượng: Tối thiểu 2 dây dẫn cho công trình lớn

• Kết nối: Hàn hóa nhiệt hoặc kẹp đồng chuyên dụng

3. Hệ Thống Tiếp Địa Hiệu Quả

• Điện trở tiếp địa: ≤ 10 Ω theo TCVN 9385:2012

• Cọc tiếp địa: Thép mạ đồng D16mm, dài 2.4m

• Mạng lưới: Cáp đồng trần nối liên kết các cọc

4. Cân Bằng Điện Thế

• Liên kết: Nối tất cả kim loại trong công trình với hệ thống tiếp địa

• Mục đích: Loại bỏ chênh lệch điện thế, ngăn phóng điện cục bộ

5. Chống Sét Lan Truyền

• SPD (Surge Protection Devices): Bảo vệ thiết bị điện/điện tử

• Phân cấp: SPD cấp 1, 2, 3 theo mức độ bảo vệ

• Lắp đặt: Tại điểm đầu vào của hệ thống điện

6. Khoảng Cách An Toàn

• Cách ly điện: Đảm bảo khoảng cách tối thiểu giữa dây dẫn sét và các thiết bị nhạy cảm

• Ngăn phóng điện: Tránh tia lửa điện từ hệ thống chống sét sang thiết bị khác

Các Thành Phần Chính Của Hệ Thống

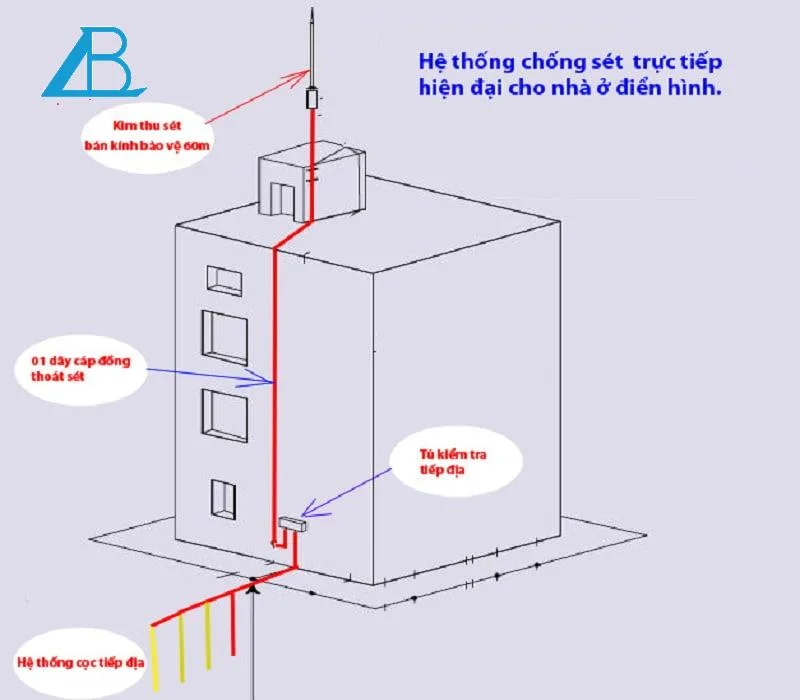

Hệ Thống Chống Sét Trực Tiếp (External Lightning Protection)

Bộ phận thu sét (Air Termination System)

• Kim thu sét Franklin: Bán kính bảo vệ 15-30m

• Kim ESE: Bán kính bảo vệ 50-120m tùy model

• Lưới Faraday: Bảo vệ toàn diện cho công trình phức tạp

Hệ thống dây dẫn xuống (Down Conductor System)

• Cáp đồng trần tiết diện 50-70mm²

• Đường dẫn thẳng đứng, tránh khúc cua gấp

• Kết nối chắc chắn bằng hàn hóa nhiệt

Hệ thống tiếp địa (Earth Termination System)

• Mạng lưới tiếp địa với điện trở ≤ 10Ω

• Cọc tiếp địa thép mạ đồng D16mm

• Hóa chất giảm điện trở đất khi cần thiết

Hệ Thống Chống Sét Lan Truyền (Internal Lightning Protection)

Thiết bị cắt sét SPD

• SPD Cấp 1: Bảo vệ sơ cấp, lắp tại tủ điện tổng (Imax = 25kA)

• SPD Cấp 2: Bảo vệ thứ cấp, lắp tại tủ điện phân phối (Imax = 15kA)

• SPD Cấp 3: Bảo vệ tinh tế, lắp gần thiết bị nhạy cảm (Imax = 5kA)

Các loại SPD chuyên dụng

• SPD đường điện: Bảo vệ hệ thống điện AC/DC

• SPD mạng RJ45: Bảo vệ hệ thống mạng Ethernet

• SPD truyền thông: Bảo vệ hệ thống viễn thông

• SPD anten: Bảo vệ hệ thống phát thanh, truyền hình

So Sánh Các Loại Hệ Thống Chống Sét

Tiêu Chuẩn và Quy Định

Tiêu Chuẩn Quốc Gia

TCVN 9385:2012 – Tiêu chuẩn chống sét cho công trình xây dựng:

• Hướng dẫn thiết kế, lắp đặt và bảo trì hệ thống

• Quy định về bán kính bảo vệ và phương pháp tính toán

• Yêu cầu về vật liệu và kỹ thuật lắp đặt

Tiêu Chuẩn Quốc Tế

IEC 62305 – Bộ tiêu chuẩn chống sét 4 phần:

• Phần 1: Nguyên lý chung và đánh giá rủi ro

• Phần 2: Quản lý rủi ro và lựa chọn biện pháp bảo vệ

• Phần 3: Thiệt hại vật lý cho công trình và nguy hiểm đối với sự sống

• Phần 4: Hệ thống điện và điện tử trong công trình

NFPA 780 – Tiêu chuẩn Mỹ về lắp đặt hệ thống chống sét:

• Áp dụng rộng rãi tại Bắc Mỹ

• Phương pháp “rolling sphere” để xác định vị trí kim thu sét

• Yêu cầu chi tiết về vật liệu và thi công

Quy Trình Thiết Kế và Lắp Đặt

Giai Đoạn 1: Khảo Sát và Đánh Giá Rủi Ro

1. Khảo sát địa hình và công trình

   • Đo đạc kích thước, chiều cao công trình

   • Xác định vật liệu xây dựng và kết cấu

   • Khảo sát các công trình lân cận

2. Đánh giá mức độ rủi ro sét

   • Tính toán theo công thức IEC 62305-2

   • Xác định mật độ sét khu vực (Ng)

   • Phân loại công trình theo mức độ nguy hiểm

Giai Đoạn 2: Thiết Kế Hệ Thống

1. Lựa chọn loại hệ thống chống sét phù hợp

   • Kim Franklin cho công trình đơn giản

   • Kim ESE cho công trình phức tạp

   • Lưới Faraday cho công trình quan trọng

2. Tính toán bán kính bảo vệ

   • Áp dụng phương pháp góc bảo vệ

   • Phương pháp cầu lăn (rolling sphere)

   • Phương pháp lưới (mesh method)

3. Thiết kế hệ thống tiếp địa

   • Tính toán điện trở suất đất

   • Xác định số lượng và vị trí cọc tiếp địa

   • Thiết kế mạng lưới dây dẫn

Giai Đoạn 3: Thi Công Lắp Đặt

Bước 1: Thi công hệ thống tiếp địa

• Đào rãnh theo thiết kế (sâu 0.8-1.2m)

• Đóng cọc tiếp địa bằng máy đóng cọc

• Hàn hóa nhiệt kết nối các cọc

• Đo kiểm điện trở bãi tiếp địa

Bước 2: Lắp đặt kim thu sét

• Dựng cột đỡ kim thu sét tại vị trí thiết kế

• Lắp kim thu sét và kiểm tra độ thẳng đứng

• Đảm bảo khoảng cách an toàn với các vật thể khác

Bước 3: Lắp đặt dây dẫn sét

• Kéo cáp đồng từ kim thu sét xuống hệ thống tiếp địa

• Cố định dây dẫn bằng kẹp chuyên dụng

• Đảm bảo đường dẫn ngắn nhất và thẳng đứng

Bước 4: Lắp đặt hệ thống chống sét lan truyền

• Lắp SPD cấp 1 tại tủ điện tổng

• Lắp SPD cấp 2, 3 tại các tủ điện phân phối

• Kết nối với hệ thống tiếp địa riêng biệt

Bước 5: Kiểm tra nghiệm thu

• Đo điện trở tiếp địa (phải ≤ 10Ω)

• Kiểm tra tình trạng các mối nối

• Lập biên bản nghiệm thu và bàn giao

Lưu Ý Quan Trọng Khi Thiết Kế

Nguyên Tắc An Toàn

1. Tách biệt hệ thống: Chống sét trực tiếp và lan truyền phải độc lập

2. Khoảng cách tối thiểu: Dây dẫn sét cách thiết bị điện tử ≥ 3m

3. Liên kết đẳng điện thế: Nối tất cả kim loại với hệ thống tiếp địa

Lựa Chọn Vật Liệu

• Dây dẫn: Ưu tiên đồng, tránh nhôm trong môi trường ăn mòn

• Kim thu sét: Thép không gỉ 316 hoặc đồng nguyên chất

• Kết nối: Hàn hóa nhiệt thay cho bu-lông thường

Bảo Trì Định Kỳ

• Kiểm tra 6 tháng/lần: Tình trạng kim thu sét, dây dẫn

• Đo điện trở hàng năm: Đảm bảo hệ thống tiếp địa hoạt động tốt

• Kiểm tra SPD: Thay thế khi báo hỏng hoặc sau sét lớn

Cơ Cấu Chi Phí

Lợi Ích Kinh Tế

• Bảo vệ tài sản: Tránh thiệt hại hàng tỷ đồng do cháy nổ

• Giảm bảo hiểm: Một số công ty bảo hiểm giảm 10-20% phí

• Tuân thủ pháp luật: Đáp ứng yêu cầu PCCC và an toàn lao động

• Nâng cao uy tín: Thể hiện trách nhiệm với an toàn cộng đồng

Ứng Dụng Theo Loại Công Trình

Công Trình Dân Dụng

• Nhà ở: Kim Franklin + SPD cơ bản (2-5 triệu VNĐ)

• Biệt thự: Kim ESE15 + SPD đầy đủ (10-20 triệu VNĐ)

• Chung cư: Hệ thống lưới + SPD phân cấp (50-200 triệu VNĐ)

Công Trình Công Nghiệp

• Nhà xưởng: Kim ESE30-50 + SPD công nghiệp (30-100 triệu VNĐ)

• Nhà máy: Hệ thống đa kim + SPD toàn diện (200-500 triệu VNĐ)

• Kho chứa nguy hiểm: Lưới Faraday + SPD đặc biệt (500M-2 tỷ VNĐ)

Công Trình Đặc Biệt

• Bệnh viện: Hệ thống dự phòng + SPD y tế (100-300 triệu VNĐ)

• Trung tâm dữ liệu: Lưới Faraday + SPD cao cấp (500M-1 tỷ VNĐ)

• Sân bay: Hệ thống đa lớp + SPD hàng không (1-5 tỷ VNĐ)

Kết Luận

Giải pháp chống sét toàn diện cho công trình là đầu tư cần thiết và hiệu quả nhằm bảo vệ an toàn tuyệt đối cho con người và tài sản. Với sự phát triển của công nghệ và thiết bị điện tử ngày càng nhạy cảm, việc áp dụng hệ thống 6 điểm bảo vệ theo tiêu chuẩn quốc tế là xu hướng tất yếu.

Thành công của hệ thống phụ thuộc vào thiết kế chính xác, thi công chất lượng và bảo trì định kỳ. Việc lựa chọn đơn vị có kinh nghiệm, tuân thủ nghiêm ngặt các tiêu chuẩn TCVN 9385:2012 và IEC 62305 là yếu tố quyết định hiệu quả bảo vệ lâu dài.

Đầu tư ban đầu cho hệ thống chống sét toàn diện tuy có thể cao, nhưng so với thiệt hại tiềm ẩn do sét đánh có thể gây ra, đây là khoản đầu tư có tỷ suất sinh lời cực kỳ hiệu quả về mặt an toàn và kinh tế.
