Thiết bị cắt lọc sét (SPD) là giải pháp quan trọng bảo vệ hệ thống điện khỏi xung quá áp do sét đánh hoặc nhiễu điện. Để SPD hoạt động hiệu quả, việc đấu nối phải tuân thủ nguyên tắc dây ngắn nhất (tổng chiều dài ≤ 0,5 m), kết nối song song với mạng điện và đảm bảo tiếp địa chắc chắn. Bài viết này cung cấp hướng dẫn chi tiết về sơ đồ đấu nối SPD cho hệ thống 1 pha và 3 pha, cùng các lưu ý lắp đặt an toàn theo tiêu chuẩn TCVN.

Thiết Bị Cắt Lọc Sét (SPD) Là Gì? Nguyên Lý Hoạt Động

Thiết bị cắt lọc sét (Surge Protective Device – SPD) là thiết bị chuyên dụng được lắp đặt trong hệ thống điện để bảo vệ các thiết bị điện tử, điện gia dụng và công nghiệp khỏi hư hỏng do xung quá áp từ sét đánh hoặc nhiễu điện. SPD hoạt động bằng cách chuyển hướng dòng điện đột biến (surge) xuống hệ thống tiếp địa hoặc trung tính, đảm bảo điện áp trên thiết bị được bảo vệ ở mức an toàn.

Nguyên lý đấu nối chung của SPD

• Đấu nối song song: SPD luôn được kết nối song song (shunt) với đường nguồn điện. Khi xảy ra xung quá áp, SPD sẽ dẫn dòng điện dư thừa xuống đất hoặc trung tính, bảo vệ thiết bị phía sau.

• Các đầu cực của SPD:

  • Pha (L hoặc L1, L2, L3): Kết nối với dây pha của nguồn điện.

  • Trung tính (N): Kết nối với dây trung tính (nếu có).

  • Bảo vệ (PE): Kết nối với hệ thống tiếp địa.

• Yêu cầu dây nối ngắn: Tổng chiều dài dây kết nối từ nguồn đến SPD và từ SPD đến thanh nối đất không được vượt quá 0,5 m để giảm điện áp dư và tăng hiệu quả bảo vệ.

• Tiêu chuẩn kỹ thuật: Theo TCVN 9385:2012, SPD phải được lắp đặt ở vị trí dễ tiếp cận, đảm bảo điện trở tiếp địa < 10 Ω và sử dụng dây dẫn có tiết diện phù hợp (tối thiểu 6 mm² cho dây PE).

Ví dụ thực tế: Tại các tòa nhà cao tầng ở TP.HCM, SPD được lắp tại tủ điện tổng để bảo vệ hệ thống thang máy, điều hòa và máy chủ khỏi hư hỏng do sét (Nguồn: VnExpress, 2024).

Sơ Đồ Đấu Nối SPD Cho Hệ Thống 1 Pha

Hệ thống điện 1 pha phổ biến trong các hộ gia đình, văn phòng nhỏ hoặc cửa hàng. Sơ đồ đấu nối SPD 1 pha đơn giản nhưng cần tuân thủ nghiêm ngặt các yêu cầu kỹ thuật để đảm bảo an toàn và hiệu quả.

Cách đấu nối SPD 1 pha

SPD 1 pha thường có 3 cực kết nối: L (pha), N (trung tính) và PE (tiếp địa). Quy trình đấu nối bao gồm:

1. Dây pha (L): Kết nối từ đầu ra của aptomat tổng (MCB) đến cực L của SPD.

2. Dây trung tính (N): Kết nối từ thanh cái trung tính trong tủ điện đến cực N của SPD.

3. Dây bảo vệ (PE): Kết nối từ thanh nối đất chung của tủ điện đến cực PE của SPD.

Lưu ý kỹ thuật

• Chiều dài dây: Tổng chiều dài dây từ nguồn đến SPD và từ SPD đến thanh nối đất ≤ 0,5 m để giảm trở kháng và điện áp dư.

• Tiết diện dây: Sử dụng dây đồng bọc PVC, tiết diện tối thiểu 6 mm² cho dây PE và 4 mm² cho dây L, N.

• Lắp đặt SPD: Gắn SPD trên thanh ray DIN trong tủ điện, đảm bảo cố định chắc chắn.

• Xoắn dây: Các dây dẫn nên được xoắn chặt với nhau để giảm trở kháng và nhiễu điện từ.

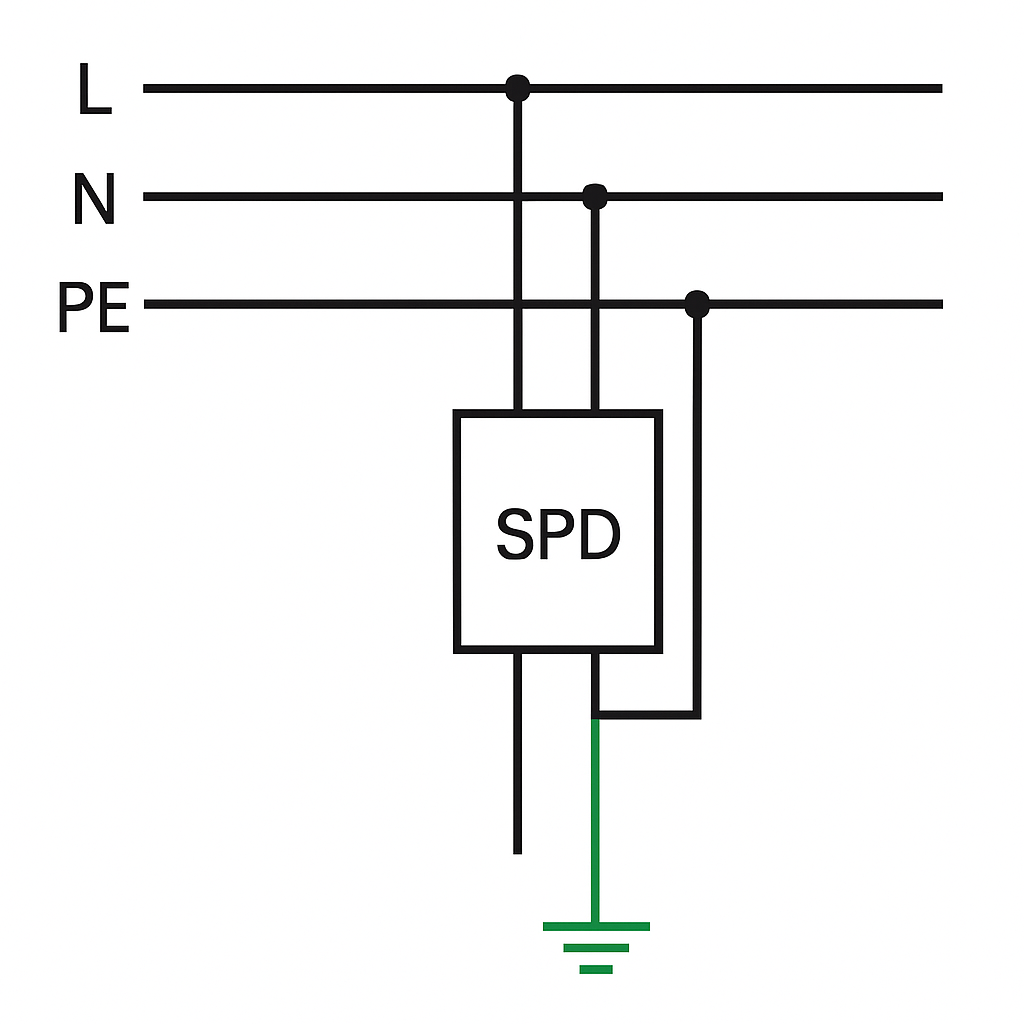

Sơ đồ minh họa

Dưới đây là sơ đồ đấu nối SPD 1 pha:

Ví dụ thực tế: Một hộ gia đình tại Hà Nội lắp SPD 1 pha sau aptomat tổng để bảo vệ tivi, tủ lạnh và máy tính. Sau khi đấu nối đúng tiêu chuẩn, hệ thống không ghi nhận hư hỏng do sét trong mùa mưa bão (Nguồn: Báo Tuổi Trẻ, 2024).

Xem thêm Hướng dẫn chọn SPD phù hợp cho gia đình để tối ưu bảo vệ thiết bị điện.

Sơ Đồ Đấu Nối SPD Cho Hệ Thống 3 Pha

Hệ thống điện 3 pha được sử dụng phổ biến trong các tòa nhà, nhà xưởng, nhà máy hoặc khu công nghiệp. SPD 3 pha (thường là loại 3P+N+PE) có cấu trúc phức tạp hơn, yêu cầu đấu nối chính xác để bảo vệ các thiết bị công suất lớn.

Cách đấu nối SPD 3 pha

SPD 3 pha có 5 cực kết nối: L1, L2, L3 (các pha), N (trung tính) và PE (tiếp địa). Quy trình đấu nối:

1. Dây pha (L1, L2, L3): Kết nối từ đầu ra của aptomat tổng 3 pha (MCCB) đến các cực L1, L2, L3 của SPD.

2. Dây trung tính (N): Kết nối từ thanh cái trung tính đến cực N của SPD.

3. Dây bảo vệ (PE): Kết nối từ thanh nối đất chung đến cực PE của SPD.

Vị trí lắp đặt

• Cấp I (bảo vệ chính): Lắp SPD ngay sau aptomat tổng tại tủ phân phối chính để bảo vệ toàn bộ hệ thống.

• Cấp II (bảo vệ phụ): Lắp SPD tại các tủ phân phối nhánh để bảo vệ các thiết bị cụ thể (như máy móc, điều hòa).

• Cấp III (bảo vệ cục bộ): Lắp SPD tại ổ cắm hoặc thiết bị nhạy cảm như máy chủ, thiết bị y tế.

Lưu ý kỹ thuật

• Chiều dài dây: Tổng chiều dài dây nối ≤ 0,5 m, ưu tiên dây thẳng, không uốn cong.

• Tiết diện dây: Dây PE ≥ 10 mm², dây L1, L2, L3 và N ≥ 6 mm².

• Điện trở tiếp địa: Hệ thống tiếp địa phải có điện trở < 10 Ω để đảm bảo dòng surge được dẫn xuống đất hiệu quả.

• Kiểm tra định kỳ: Kiểm tra đèn báo trạng thái của SPD (xanh: hoạt động; đỏ: hỏng, cần thay thế).

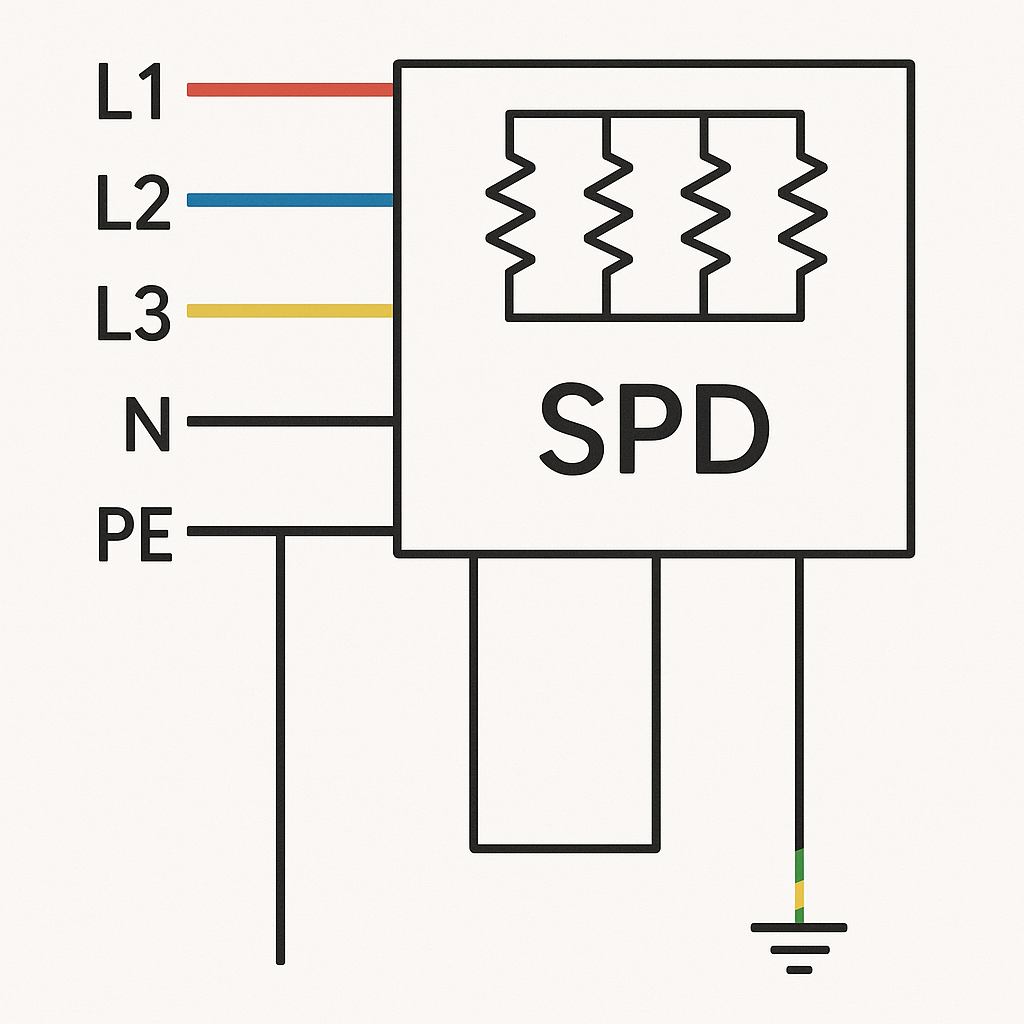

Sơ đồ minh họa

Dưới đây là sơ đồ đấu nối SPD 3 pha:

Ví dụ thực tế: Một nhà xưởng tại Khu công nghiệp VSIP Bắc Ninh sử dụng SPD 3 pha cấp I để bảo vệ hệ thống máy CNC. Sau 2 năm vận hành, nhà xưởng không ghi nhận hư hỏng thiết bị do sét (Nguồn: Báo Đầu Tư, 2024).

Internal Link: Tìm hiểu thêm về Hệ thống chống sét cho nhà xưởng để đảm bảo an toàn sản xuất.

So Sánh Đấu Nối SPD 1 Pha Và 3 Pha

Hệ thống 1 pha và 3 pha có những điểm khác biệt trong cách đấu nối SPD. Dưới đây là bảng so sánh chi tiết:

Hệ thống	Cực kết nối	Ghi chú
1 pha	L, N, PE	Thích hợp cho hộ gia đình, văn phòng nhỏ. Dây nối ≤ 0,5 m, tiết diện PE ≥ 6 mm². Phù hợp bảo vệ thiết bị như tivi, tủ lạnh.
3 pha	L1, L2, L3, N, PE	Dùng cho tòa nhà, nhà xưởng, khu công nghiệp. Dây nối ngắn, xoắn chặt, điện trở tiếp địa < 10 Ω. Bảo vệ máy móc, thiết bị công suất lớn.

Khi nào chọn SPD 1 pha hoặc 3 pha?

• SPD 1 pha: Phù hợp cho các hệ thống điện dân dụng, văn phòng nhỏ, nơi chỉ sử dụng nguồn điện 220 V.

• SPD 3 pha: Cần thiết cho các công trình lớn, nhà máy hoặc khu vực có nguy cơ sét đánh cao như Khánh Hòa, Đà Nẵng.

 Bạn cần giải pháp chống sét tối ưu cho gia đình hoặc doanh nghiệp? Liên hệ Chống Sét Toàn Cầu qua hotline 0972299666 để được tư vấn miễn phí!

Lưu Ý Khi Lắp Đặt SPD Để Đảm Bảo An Toàn

Việc lắp đặt SPD đòi hỏi sự cẩn thận và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Dưới đây là các lưu ý quan trọng:

1. Ngắt nguồn điện trước khi thao tác

• Tắt toàn bộ aptomat tổng hoặc ngắt nguồn điện để đảm bảo an toàn.

• Sử dụng bút thử điện để kiểm tra xem các dây pha, trung tính có còn mang điện hay không trước khi đấu nối.

2. Đảm bảo chất lượng dây đấu nối

• Sử dụng dây đồng chất lượng cao, bọc PVC cách điện, tiết diện phù hợp (≥ 6 mm² cho dây PE, ≥ 4 mm² cho dây L, N).

• Dây dẫn phải thẳng, không tạo vòng cung hoặc uốn cong để giảm trở kháng.

• Siết chặt các đầu cos tại điểm kết nối để tránh lỏng lẻo, gây chập điện.

3. Kiểm tra trạng thái SPD

• SPD thường có đèn báo trạng thái:

  • Màu xanh: Thiết bị hoạt động bình thường.

  • Màu đỏ: Thiết bị hỏng, cần thay thế ngay.

• Kiểm tra định kỳ (6 tháng/lần) để đảm bảo SPD luôn trong trạng thái sẵn sàng.

4. Đảm bảo hệ thống tiếp địa đạt chuẩn

• Điện trở tiếp địa phải < 10 Ω, được đo bằng thiết bị chuyên dụng.

• Cọc tiếp địa cần chôn sâu 2-3 m, sử dụng hóa chất giảm điện trở nếu đất có độ dẫn điện kém.

• Kiểm tra và bảo trì cọc tiếp địa định kỳ, đặc biệt ở các khu vực có khí hậu ẩm như miền Trung Việt Nam.

5. Tuân thủ tiêu chuẩn lắp đặt

• Lắp đặt SPD theo TCVN 9385:2012 và IEC 61643-11 về thiết bị chống sét.

• Thuê đơn vị thi công uy tín, có chứng chỉ hành nghề để đảm bảo chất lượng.

• Kiểm định hệ thống SPD sau khi lắp đặt, đặc biệt tại các công trình lớn ở Hà Nội, TP.HCM.

Ví dụ thực tế: Một khách sạn tại Đà Nẵng lắp SPD sai tiêu chuẩn (dây nối dài hơn 1 m), dẫn đến hư hỏng hệ thống điều hòa khi sét đánh. Sau khi điều chỉnh đấu nối đúng cách, khách sạn không gặp sự cố tương tự (Nguồn: Báo Thanh Niên, 2024).

Xem thêm: Cách kiểm tra hệ thống tiếp địa đạt chuẩn để tối ưu hiệu quả SPD.

Những Câu Hỏi Thường Gặp Về Đấu Nối SPD

1. Có thể tự lắp SPD tại nhà không?

Không nên tự lắp nếu không có kiến thức chuyên môn. Đấu nối sai có thể làm giảm hiệu quả bảo vệ hoặc gây nguy hiểm. Hãy liên hệ Chống Sét Toàn Cầu qua hotline 0972299666 để được hỗ trợ.

2. Tại sao dây nối SPD phải ngắn hơn 0,5 m?

Chiều dài dây dài sẽ tăng trở kháng, làm tăng điện áp dư trên thiết bị được bảo vệ, giảm hiệu quả của SPD. Tổng chiều dài dây ≤ 0,5 m là tiêu chuẩn bắt buộc theo IEC 61643-11.

3. SPD có cần thay thế định kỳ không?

SPD có tuổi thọ khoảng 5-10 năm, tùy thuộc vào tần suất xung sét. Khi đèn báo trạng thái chuyển đỏ, cần thay SPD ngay để đảm bảo bảo vệ liên tục.

4. SPD có bảo vệ hoàn toàn khỏi sét đánh không?

SPD chỉ bảo vệ thiết bị điện khỏi xung quá áp, không ngăn sét đánh trực tiếp. Cần kết hợp với kim thu sét và hệ thống tiếp địa đạt chuẩn.

5. Làm sao biết hệ thống tiếp địa đạt chuẩn cho SPD?

Sử dụng thiết bị đo điện trở tiếp địa để kiểm tra (phải < 10 Ω). Nên thuê đơn vị chuyên nghiệp để kiểm định định kỳ, đặc biệt tại các khu vực có nguy cơ sét cao như Khánh Hòa.

Kết Luận

Thiết bị cắt lọc sét (SPD) là giải pháp không thể thiếu để bảo vệ hệ thống điện và thiết bị khỏi xung quá áp do sét hoặc nhiễu điện. Để đảm bảo hiệu quả, SPD phải được đấu nối song song với mạng điện, sử dụng dây ngắn nhất (tổng chiều dài ≤ 0,5 m), kết nối chắc chắn với thanh nối đất và tuân thủ tiêu chuẩn TCVN 9385:2012. Hệ thống 1 pha phù hợp cho hộ gia đình, trong khi SPD 3 pha lý tưởng cho nhà xưởng, tòa nhà lớn.

Việc lắp đặt SPD đòi hỏi sự cẩn thận, từ việc chọn dây dẫn chất lượng, kiểm tra tiếp địa đến bảo trì định kỳ. Tuân thủ các nguyên tắc này sẽ giúp bạn bảo vệ tài sản và đảm bảo an toàn điện trong mùa mưa bão.
